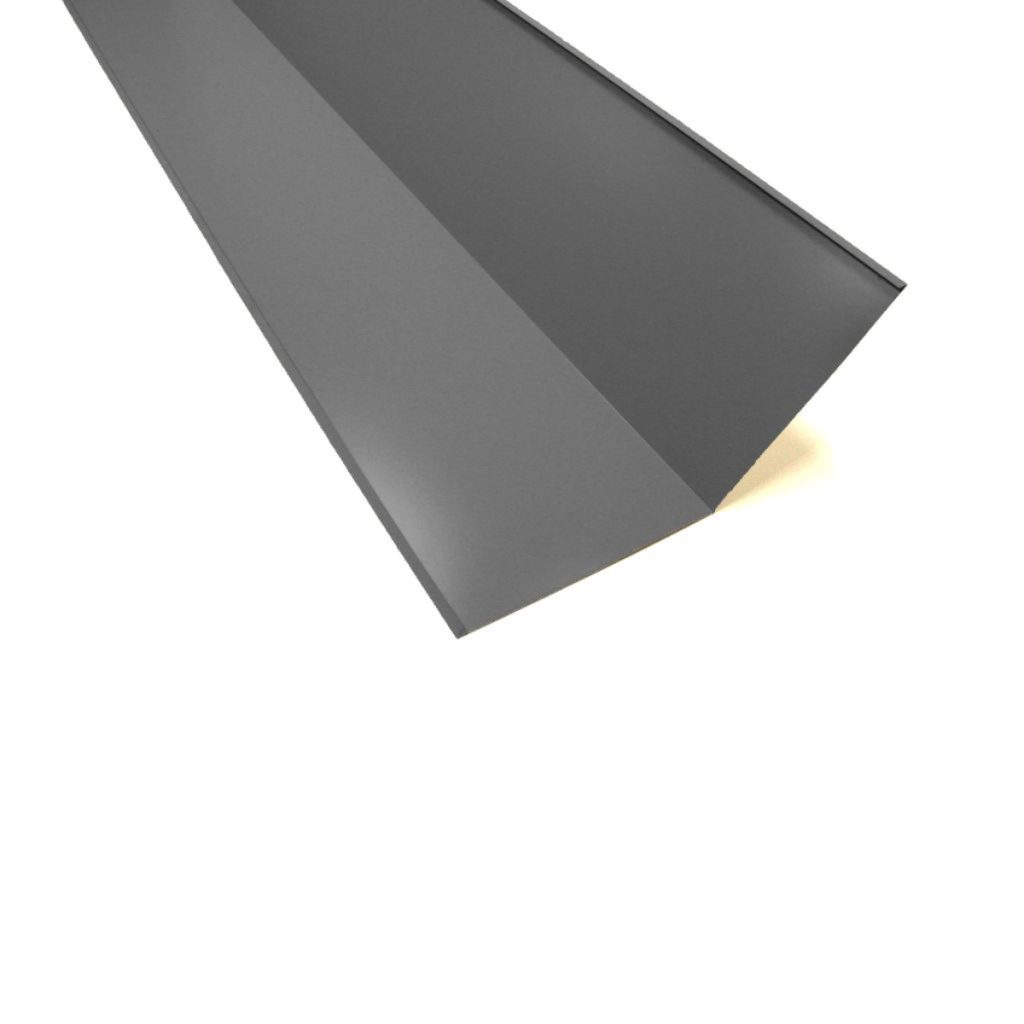

Värvitud grafiit neeluplekk 2000 x 300 x 300 mm

Paigaldus samm-sammult

1. Aluskate Paigalda auru läbilaskev katusekile sarikate peale alt üles — iga paan katab alumise umbes 15 cm võrra. Kinnita klambritega.
2. Roovitus Kinnita kahekordne sarikaliist räästasse, seejärel vertikaalsed pikilatid ja horisontaalsed roovid. Roovide vahekaugus sõltub profiilist: Gotika 460 mm, Villa 750 mm; Klasika/Agro vastavalt plaadi kasulikule pikkusele (Klasika 1100 mm, Agro kuni 2400 mm).
3. Aukude puurimine (Klasika / Agro) Kaheksalainelistel (CB40-profiil) plaatidel pole eelpuuritud auke. Puuri ø8 mm augud 120 mm alaservast ja 30 mm ülaservast — nii saavutad korrektse 150 mm otsmise ülekatte. Gotika/Villa puhul seda sammu ei tehta.
4. Plaatide tõstmine Tõsta plaate alati kahekesi, hoides kahest külgservast. Ära tõsta plaati ühest nurgast — plaat võib saada mehaanilisi kahjustusi.
5. Harja- ja servakatete paigaldus Kinnita esimene servakate räästanurka. Gotika/Villa puhul kasutatakse spetsiaalseid vasak- ja parempoolseid servakatteid (kasulik pikkus 1480 mm). Klasika/Agro puhul universaalseid 90° harja- ja servakatteid — sama detail toimib nii viilu äärekattena kui ka kalde 40–45° puhul harjakattena.
6. Plaatide paigaldus Alusta alumisest reast räästa servast. Liikumissuund alt üles ja paremalt vasakule, vastutuule suunas. Külgmine ja otsmine ülekate sõltuvad profiilist — vaata toote tehnilist andmelehte.
7. Kinnitamine Kinnita plaat 6×110 mm Eternit Balticu kruvidega laineharjast (mitte lainepõhjast), kummitihend katusepoolne. Kruvide arv plaadi kohta sõltub plaadi pikkusest, hoone kõrgusest ja katuse kaldest — täpne skeem PDF-juhendis.

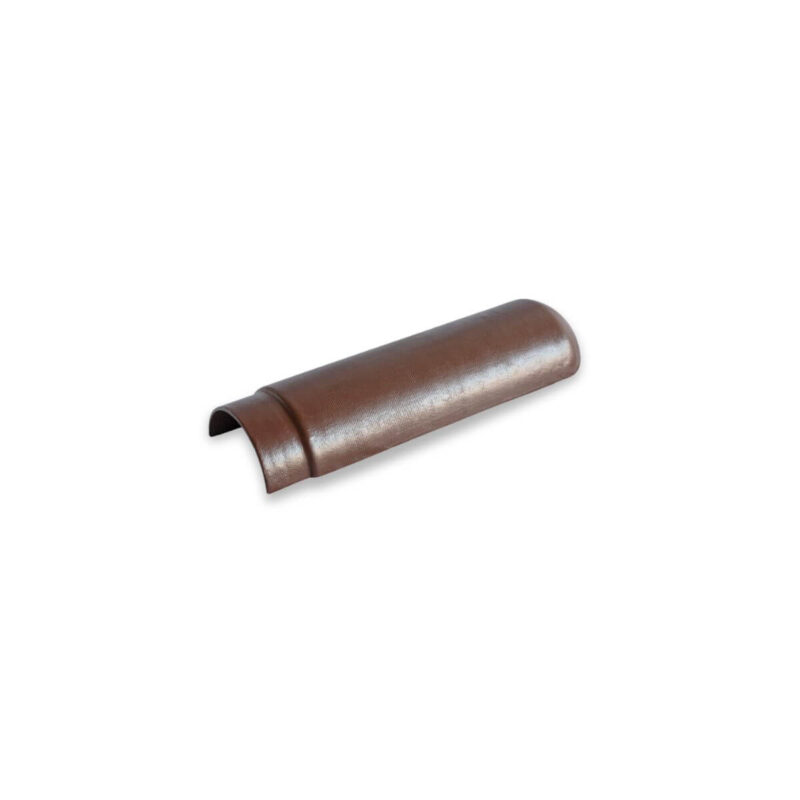

8. Harjadetailid Vali harjadetail kaldenurga järgi: 20–27° → 135°, 27–35° → 120°, 35–40° → 105°, 40–45° → 90°. Räästanurka tuleb otsaplaadiga harjakivi, ülespoole tavalised harjakivid; iga 2 kruviga, tihendusriba allapoole.
9. Tihendamine Paigalda butüül-tihendusriba harjadetailide alla ning korstna- ja katuseneelu sõlmedesse. Servakatete alla tihendusriba ei vaja.
